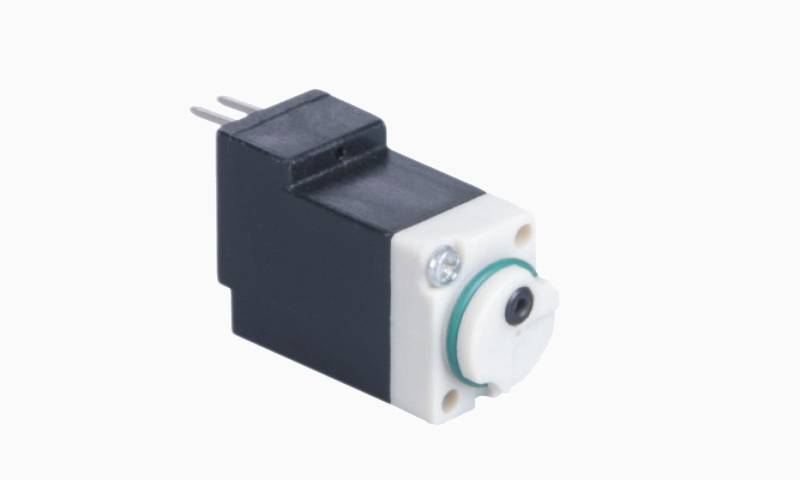

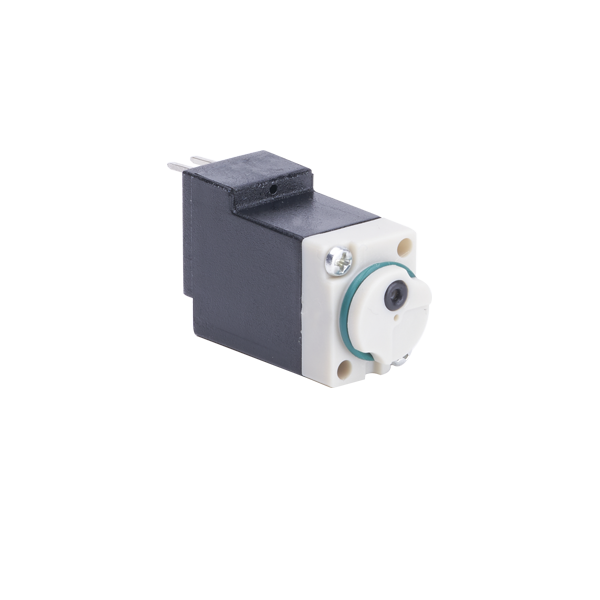

二位二通、二位三通,常闭(NC) , |
综合参数:
气动参数 | |||
阀位机能 | 二位二通 二位三通 | 介质及环境温度 | -5°C~50°C (但未冻结) |
通径 | 0.6mm(可拓展其他通径或订制) | 工作介质 | 经过滤的压缩空气(过滤精度等级符合IS08573-15.4.4)或惰性气体 |
公称流量 | 14L/min(6bar时) | 响应时间 | 打开<8ms、关闭< 10ms |
工作压力 | 0~0.7Mpa | 手动装置 | 无 |
与介质接触的材料 | |
阀体 | 工程塑料 |
密封件 | FKM (氟橡胶)、NBR(丁腈橡胶) |
内部零件 | 不锈钢、铜 |
电气参数 | |
电压 | DC24V(可订制其他电压) |
电压允差 | ±10% |
消耗功率 | 0.75W(可订制其他功率要求) |
工作循环 | 100%可连续工作 |
电气连接 | 插针式(可订制其他型式) |
防护等级 | IP50、IP65(直线出线型) |

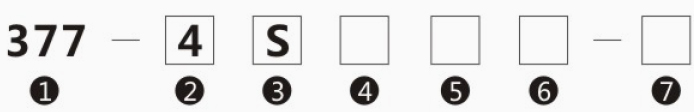

377系列型号表示方法(直接出线带插头的型号表示方法参照371型) :
注:项目为“空白”项时,自动省略位置,如上表述成: 377-4S
符号 | 内容 |
① | 377系列 |
② 电压 | 2: DC12V 4: DC24V 6: DC6V |
③ 连接方式 | M:90°直角插针 X:直接出线型 S:180°水平插针 G:90°直角插座 H:180°水平插座 |
④ 线路板型式 | 空白:无线路板 P:带双向指示灯 G:带灯带过压保护电路 J:带节能模块 |
⑤ 配线长度 | 空白:不配线 A:线长125mm B:线长300mm C:特殊要求 |
⑥ 插头型式 | 空白:不配插头 1: A1 2: A2 3: A3 4: A4 5: A5 6: A6 7: A7 8: A8 9:A9 |
⑦ 线圈功率 | 空白: 0.75W L: 1W H: 0.3W(带节能模块) T:特殊功率 |
